一、冲床的定义

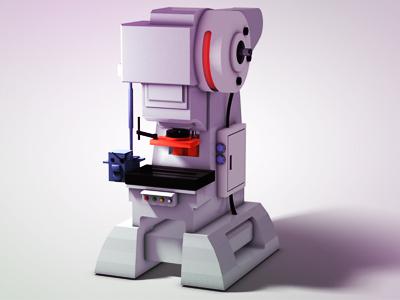

冲床，就是一台冲压式压力机。在国民生产中，冲压工艺由于比传统机械加工来说有节约材料和能源对操作者技术要求不高及通过各种模具应用可以做出机械加工所无法达到的产品这些优点，因而它的用途越来越广泛。

冲压生产主要是针对板材的。通过模具，能做出落料，冲孔，成型，拉深，修整，精冲铆接及挤压件等等，广泛应用于各个领域。如我们用的开关插座，杯子，碗柜，碟子，电脑机箱，甚至飞机……有非常多的配件都可以用冲床通过模具生产出来。

二、用途及特点

冲床广泛应用于电子、通讯、电脑、家用电器、家具、交通工具、(汽车、摩托车、自行车)五金零部件等冲压及成型。

1.⑴高刚性机架，采用钢板焊接，并经热处理、消除了机身锝内应力以使设备长期稳定工作不变形。

⑵结构件负荷均匀，钢性平衡。

2.稳定的:

设备主要部件曲轴、齿轮、传动轴等部位均经硬化热处理后在研磨加工都有很高的耐磨性，长期性能稳定，确保了稳定的要求。

3.操作性能可靠、:

之所以操作方便准确是因为采用了区别于传统的刹车器，离合器/刹车器的组合装置具有很高的灵敏度，再加上国际设备通用的双联电磁控制阀以及过负荷保护装置，确保了冲床滑块高速运动及停止的与性。

4.生产自动化、省力

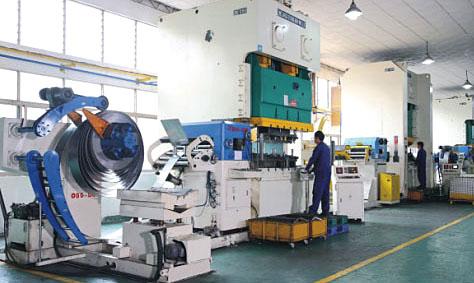

冲床可搭配相应的自动送料装置，具有送料出错检测、预裁、预断装置，可完全实现自动化生产，成本低，

5.滑块调整机构:

滑快调整分为手动调整电动调整，方便可靠快捷，精度可达0.1mm。

6.设计新颖、环保。

采用日本及台湾的技术以及设计理念，具有低噪音、低能耗、无污染的优点。

三、冲床的分类

按照驱动力不同分

滑块驱动力可分为机械式与液压式两种，故冲床依其使用之驱动力不同分为:

(1)机械式冲床(Mechanical Power Press)

(2)液压式冲床(Hydraulic Press)

普通板金冲压加工，大部份使用机械式冲床。液压式冲床依其使用液体不同，有油压式冲床与水压式冲床，使用油压式冲床占多数，水压式冲床则多用于巨型机械或特殊机械。

依滑块运动方式分类

依滑块运动方式分类有单动、复动、三动等冲床,唯目前使用者为一个滑块之单动冲床,复动及三动冲床主要使用在汽车车体及大型加工件的引伸加工,其数量非常少。

依滑块驱动机构分类

(1)曲轴式冲床(Crank Press)

使用曲轴机构的冲床称为曲轴冲床，如图一是曲轴式冲床，大部份的机械冲床

使用本机构。使用曲轴机构的原因是，容易制作、可正确决定行程之下端位子、及滑块活动曲线基本上实用于各种加工。因此，这种型式的冲压实用于冲切、弯曲、拉伸、热间锻造、温间锻造、冷间锻造及其它几乎所有的冲床加工。

(2)无曲轴式冲床(Crankless Press)

无曲轴式冲床又称偏心齿轮式冲床，图二是偏心齿轮式冲床。曲轴式冲床与偏心齿轮式冲床两构造之功能的衡量，如表二所示，偏心齿轮式冲床构造的轴刚性、润滑、外表、颐养等方面优于曲轴构造，缺点则是价格较高。行程较长时，偏心齿轮式冲床较为利于，而如冲切专用机之行程较短的情形时，是曲轴冲床较佳，因此小型机及高速之冲切用冲床等也是曲轴冲床之领域。

(3)肘节式冲床(Knuckle Press)

在滑块驱动上使用肘节机构者称为肘节式冲床，如图三所示。这种冲床具有在下死点附近的滑块速度会变得万分缓慢(和曲轴冲床衡量)之独到的滑块活动曲线，如图四所示。而且也正确地决定行程之下死点位子，因此，这种冲床适合于压印加工及精整等之压缩加工，当今冷间锻造使用的多。

(4)摩擦式冲床(Friction Press)

在轨道驱动上使用摩擦传动与螺旋机构的冲床称为摩擦式冲床。这种冲床适宜锻造、压溃作业，也可使用于弯曲、成形、拉伸等之加工，具有多用性之功能，因为价格低廉，战前曾被广泛使用。 因无法决定行程之下端位子、加工精度不佳、生产速度慢、控制操作错误时会建立过负荷、使用上需要熟练的技术等缺点，当今正逐渐的被淘汰。

(5)螺旋式冲床(Screw Press)

在滑块驱动机构上使用螺旋机构者称为螺旋式冲床(或螺丝冲床)。

(6)齿条式冲床(Rack Press)

在滑块驱动机构上使用齿条与小齿轮机构者称为齿条式冲床。螺旋式冲床与齿条式冲床有几乎等同的特点，其特点与液压冲床之特点大 致等同。以前是用于压入衬套、碎屑及其它物品的挤压、榨油、捆包、及之压出(热间之挤薄加工)等，但当今已被液压冲床取代，除非为特殊的景况之外不再使用。

(7)连杆式冲床(Link Press)

在滑块驱动机构上使用各种连杆机构的冲床称为连杆式冲床。使用连杆机构之目的，在引伸加工时一边将拉伸速度保持于限制之内，一边缩小加工之周期，利用缩减引伸加工之速度变化，加快从上死点至加工开始点之接近行程与从下死点至上死点之复归行程的速度，使其比曲轴冲床具有更短之周期，以提高生产性。这种冲床自古以来就被用于圆筒状容器之深引伸，床台面较窄，而被用于汽车主体面板之加工、床台面较宽。

(8)凸轮式冲床(Cam Press)

在滑块驱动机构上使用凸轮机构之冲床称为凸轮冲床。这种冲床的特征是以制作得当的凸轮形状，以便容易地得到所要的滑块活动曲线。但因凸轮机构之性质很难转达较大的力气，所以这种冲床能力很小。

四、注意事项

工作前

⑴检查各部分的润滑情况，并使各润滑点得到充分的润滑

⑵检查模具安装是否正确可靠;

⑶检查压缩空气压力是否在规定的范围内

⑷检查各开关按钮是否灵敏可靠，务必要使飞轮和离合器脱开后，才能开启电机;

⑸使压力机进行几次空行程，检查制动器，离合器及操纵部分的工作情况

⑹检查主电机有无异常发热、异常震动、异常声音等

⑺用手动油泵对滑块加入锂基酯油

⑻检查调整送料器滚轮间隙至工艺要求

⑼检查并保持油雾器油量达到规定要求

⑽电机开动时，应检查飞轮旋转方向是否与回转标志相同。

工作中

⑴应定时用手动润滑油泵向润滑点压送润滑油

⑵压力机性能未熟悉时，不得擅自调整压力机

⑶禁止同时冲裁两层板料

⑷发现工作不正常应立即停止工作，并及时检查。

工作后

⑴使飞轮和离合器脱开，切断电源，放出剩余空气

⑵将压力机擦拭干净，工作台面涂防锈油

⑶每次运行或维护之后做好记录。
